一般来说，产生突波的主要原因有两种：一种是由打雷闪电所产生的雷突波，另一种是由电路开关所造成的开关突波。雷突波是由自然界所产生的，因此如果你所设计的电路必须在容易产生打雷的地区使用时，那么加入适当的过载保护是绝对有其必要的；开关突波是电路导通的瞬间所产生的突波，当突波产生的时候，如果你所设计的电路中并没有所谓的“突波保护”，那么电路便容易因开关突波而产生误操作，严重一点的状况可能会导致电路因过载而损坏，或因长时间接受突波的干扰而使电子元件的寿命减短，因此在电路设计上，我们必须尽量避免突波的产生，如果不能避免，则必须加入吸收突波的机制。容易产生突波的电子元件，以控制电路开闭的相关元件为主，其中包含继电器(Relay)、开关(switch)、螺形管线圈(solenoid)、保险丝(Fuse)，而IC中含有晶闸管(thyristor)的开关控制组件，或是用晶体管所作的开关稳压器，只要有关于开关控制的多数组件都是突波的产生源。

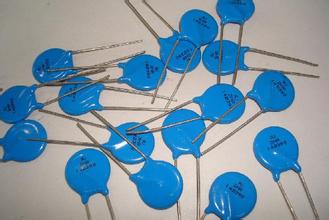

突波吸收器/压敏电阻组件，因为对电压具有非线性之电阻变化在双向(正，反)亦有对称性，并且能对线路上的异常电压反应，吸收掉大部份的突波/浪涌能量，同时把异常电压抑制到安全范围使线路的安全性及稳定性提高。

突波吸收器参数

1.电压温度系数：指在规定的温度范围（温度为20℃～70℃）内，压敏电阻器标称电压的变化率，即在通过压敏电阻器的电流保持恒定时，温度改变1℃时，压敏电阻器两端电压的相对变化。

2.电流温度系数：指在压敏电阻器的两端电压保持恒定时，温度改变1℃时，流过压敏电阻器电流的相对变化。

3.标称电压(V)：指通过1mA直流电流时压敏电阻器两端的电压值

4.电压比：指压敏电阻器的电流为1mA时产生的电压值与压敏电阻器的电流为0.1mA时产生的电压值之比。

5.最大限制电压(V)：指压敏电阻器两端所能承受的最高电压值。

6.漏电流(mA)：漏电流也称等待电流，是指压敏电阻器在规定的温度和最大直流电流下，流过压敏电阻器电流。

7.残压比：通过压敏电阻器的电流为某一值时，在它两端所产生的电压称为这一电流值的残压。残压比则是残压与标称电压之比。

8.通流容量(kA)：通流容量也称通流量，是指在规定的条件（规定的时间间隔和次数，施加标准的冲击电流）下，允许通过压敏电阻器上的最大脉冲（峰值）电流值。

9.静态电容量（PF）：指压敏电阻器本身固有的电容容量。

10.绝缘电阻：指压敏电阻器的引出线(引脚)与电阻体绝缘表面之间的电阻值。

11.电压非线性系数：指压敏电阻器在给定的外加电压作用下，其静态电阻值与动态电阻值之比。
