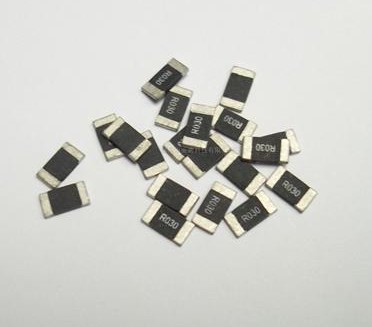

低阻值贴片电阻-深圳市乐佳电子科技有限公司

产品目录

贴片电阻器

<< 返回目录>>

特点：
■ 阻值低,可达到0.003R
■ 体积小,重量轻
■ 适应再流焊与波峰焊
■ 电性能稳定,可靠性高
■ 装配成本低,并与自动装贴设备匹配
应用：
■开关电源
■手机, 便携式产品
■计算机,手提电脑
■硬盘驱动器

产品说明：

常规电性参数:

TYPE	Rated Power at70℃	Rated Voltage	Max Working Voltage	Max Overload Voltage	T.C.R (PPM/℃)	Resistance Range (m)	Operating Temperature Range	PDF
						F(±1%) J(±5%)
0402	0.063W	0.17~0.25V	0.25V	0.624V	±800	470~990	-55℃ ~ +155℃
0603	0.1W	0.1~0.3V	0.31V	0.775V	±800	100~330
					±600	331~510
					±400	511~990
0805	0.125W	0.014~0.35V	0.35V	0.875V	±1000	10~50
					±800	51~100
					±600	101~330
					±400	331~990
1206	0.25W	0.05~0.5V	0.5V	1.25V	±800	10~50
					±600	51~100
					±500	101~330
					±400	331~990
1210	0.33W	0.06~0.57V	0.57V	1.425V	±800	10~50
					±600	51~100
					±500	101~330
					±400	331~990
1812	0.5W	0.07~0.7V	0.7V	1.75V	±800	10~50
					±600	51~100
					±500	101~330
					±400	331~990
2010	0.5W	0.07~0.7V	0.7V	1.75V	±800	10~50
					±800	51~100
					±600	101~330
					±400	331~990
1218	1W	0.1~0.99V	0.99V	2.475V	±800	10~50
					±400	51~990
2512	1W	0.1~00.99V	0.99V	2.475V	±800	10~50
					±700	51~100
					±500	101~330
					±400	331~990
2030	2W	0.2~1.41V	1.41V	3.518V	±800	500~990
					±1500	500~990

高功率电性参数:

TYPE	Rated Power at70℃	Rated Voltage	Max working Voltage	Max Overload Voltage	T.C.R. (PPM/℃)	Resistance Range (mΩ)	OperatingTemperature Range	PDF
						F(±1%) J(±5%)
0603	0.125W	0.11V-0.35V	0.352V	0.879V	±800	100-330	-55℃ ~ +155℃
					±600	331-510
					±400	511-990
0805	0.25W	0.05V-0.5V	0.497V	1,244V	±1000	10-50
					±800	51-100
					±600	101-330
					±400	331-990
1206	0.5W	0.07-0.7V	0.704V	1.759V	±800	10-50
					±600	51-100
					±500	101-330
					±400	331-990
1210	0.66W	0.08-0.81V	0.808V	2.021V	±800	10-50
					±600	51-100
					±500	101-330
					±400	331-990
1812	1W	0.1-0.99V	0.995V	2.487V	±800	10-50
					±600	51-100
					±500	101-330
					±400	331-990
2010	1W	0.1-0.99V	0.995V	2.487V	±800	10-50
					±800	51-100
					±600	101-330
					±400	331-990
1218	2W	0.14-1.41V	1.407V	3.518V	±800	10-50
					±400	51-990
2512	2W	0.14-1.41V	1.407V	3.518V	±800	10-50
					±700	51-100
					±500	101-330
					±400	331-990
2030	3W	0.24-1.72V	1.723V	4.308V	±800	500-990
					±1500	500-990

特殊规格电性参数:
